PCレス、ケーブルフリー。現場の常識を塗り替えるワイヤレス3Dスキャナー【EinScan Libre】

現場の「できない」を「できる」に変える。 究極のワイヤレス3Dスキャン、【EinScan Libre】

場所も、対象も、制限しない。PC不要、ケーブルフリーで、高精度な3Dスキャンをどこへでも。
あなたの現場に、革新的な自由と効率を。

あなたの現場、こんな「限界」を感じていませんか？

3Dスキャナーの導入は進んでいるものの、多くの現場で依然として課題が山積しています。もしかしたら、あなたも以下のような悩みを抱えていませんか？

  • PCの持ち運びやケーブル接続が煩わしい… 現場での移動が多く、PCや周辺機器の設置・撤去に時間がかかり、作業効率が低下していませんか？ ケーブルが足に絡まったり、断線したりするリスクもつきまといます。
  • 屋外や狭い場所、入り組んだ空間でのスキャンが難しい… 電源の確保が困難な場所や、複雑な配管が密集するプラント内部、足場の悪い建設現場など、これまでの3Dスキャナーでは思うように計測できなかった経験はありませんか？
  • 高精細なカラーデータが手軽に取得できない… オブジェクトの形状だけでなく、リアルな色情報も同時に取得したいのに、別途カメラやソフトウェアが必要だったり、解像度が不十分だったりして、手間とコストがかかっていませんか？
  • 現場でスキャン結果を確認・修正できないため、手戻りが多い… 事務所に戻ってからデータを確認し、スキャン漏れや精度不足に気づき、再び現場へ向かう…そんな非効率な作業に時間を奪われていませんか？ 現場での即時確認と修正ができれば、作業の精度と効率は飛躍的に向上します。
  • 多様な対象物や環境に対応できるスキャナーが見つからない… 小さな精密部品から大規模な構造物、光沢のあるものから暗い素材まで、あらゆる対象物を一台で高精度にスキャンできるオールマイティなスキャナーを探していませんか？

もし一つでも当てはまるなら、【EinScan Libre】がその悩みを根本から解決します。

【EinScan Libre】が、あなたの「できない」を「できる」に変える4つの理由

EinScan Libreは、これらの現場の課題を解決するために開発された、次世代のワイヤレスハンディタイプ3Dスキャナーです。その革新的な機能が、あなたの作業効率とアウトプットの質を劇的に向上させます。

1. 【究極のワイヤレス・スタンドアロン運用】PCもケーブルも不要。現場で完結する自由を

EinScan Libreの最大の特長は、PCとの接続が一切不要な「完全ワイヤレス・スタンドアロン」運用にあります。本体に内蔵された高性能NVIDIAプロセッサと5.5インチOLEDタッチスクリーンにより、スキャンからデータ処理、メッシュ生成、結果確認まで、すべてデバイス単体で完結します。

  • どこへでも持ち運び可能： 軽量設計（約1.1kg）とケーブルフリーで、片手で持ち運び、あらゆる現場で柔軟にスキャンできます。電源の確保が難しい屋外や、足場の悪い場所でも、バッテリー駆動で作業が可能です。
  • 現場で即時確認・修正： 5.5インチの大型タッチスクリーンで、スキャン中にリアルタイムでデータを確認できます。スキャン漏れや精度不足はその場で発見し、すぐに修正できるため、事務所に戻ってからの手戻りをなくし、全体の作業時間を大幅に短縮します。
  • セットアップ時間の短縮： PC接続やキャリブレーションに費やす時間を最小限に抑え、現場に到着後すぐにスキャンを開始できます。

2. 【3つのスキャンモード搭載】あらゆる対象物・環境にフィットする万能性

EinScan Libreは、対象物の種類や現場の環境に応じて最適なスキャン方法を選択できる、3つのスキャンモードを搭載しています。これにより、一台で幅広いニーズに対応し、多様な計測課題を解決します。

  • ① Laser HDモード：精密部品から大型構造物まで、高精度な形状を再現 101本のブルーレーザーを搭載し、最高0.05mmという圧倒的な高解像度で3Dデータを取得します。微細なディテールまで忠実に再現するため、リバースエンジニアリングや品質検査、精密部品の設計・製造に最適です。
    • マーカー不要: 特殊なマーカーを貼る手間なく、効率的にスキャンできます。
    • 暗色・光沢面にも対応: レーザーの特性により、従来スキャンが難しかった黒色や反射の強い面も安定して計測可能です。
    • テクスチャ位置合わせ: テクスチャ情報に基づいてスキャンデータを正確に位置合わせすることで、高精度なカラー3Dデータを実現します。
  • ② IR Rapidモード：広範囲を高速スキャン、屋外環境に強い 赤外線VCSEL光源を採用し、環境光の影響を受けにくいため、屋外での広範囲スキャンに最適です。プラント設備、建築構造物、地形、発掘現場など、広い面積を効率的かつ高速にスキャンし、全体の形状を迅速に把握したい場合に威力を発揮します。
  • ③ IR Adaptiveモード：黒色・反射面も安定してスキャン 38本の赤外線レーザーを搭載し、IR Rapidモードよりもさらに黒色や反射性の高い表面に対して安定したスキャン性能を発揮します。対象物の素材を選ばず、常に高品質なデータ取得をサポートします。

3. 【高解像度48MPカラーカメラ搭載】リアルな色彩を忠実に再現

EinScan Libreは、高解像度48MPのカラーカメラを内蔵しています。これにより、形状データと同時に鮮明でリアルな色彩情報を取得することが可能です。

  • デジタルアーカイブの進化： 文化財、芸術作品、歴史的建造物などのデジタルアーカイブにおいて、形状だけでなく、ひび割れや経年劣化、素材の色合いなど、肉眼で見たままの情報を忠実に再現し、永久保存を可能にします。
  • リアルなCGモデル作成： ゲーム開発、VR/ARコンテンツ制作、プロダクトデザインなどにおいて、質感や色合いまで正確に再現された3Dモデルは、より没入感のある表現や、リアルなシミュレーションを可能にします。

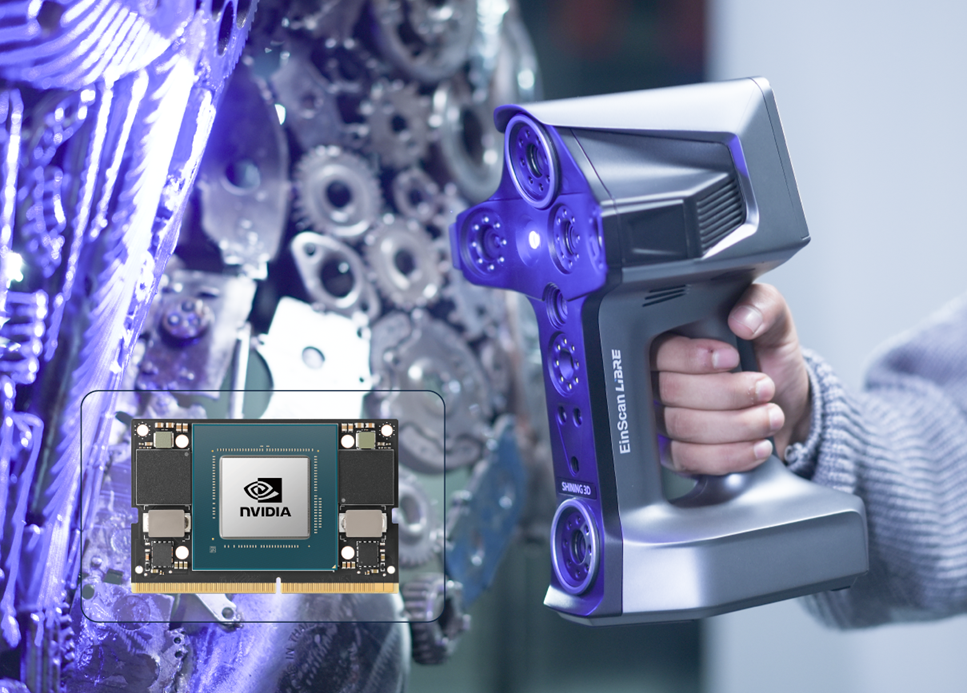

4. 【強力な処理能力と大容量ストレージ】NVIDIAプロセッサと1TB SSD内蔵

本体に搭載されたNVIDIA Jetson Orin NXプロセッサは、高速かつ効率的なデータ処理を実現し、1TB SSDは大量のスキャンデータを本体に直接保存することを可能にします。

  • 高速データ処理： 複雑なスキャンデータも迅速に処理し、スキャン後のメッシュ生成やデータ最適化をスムーズに行います。
  • 大容量データ保存： 複数のプロジェクトや大規模な対象物のスキャンデータも、PCへの転送なしに本体に保存できるため、現場での作業フローがより効率的になります。

EinScan Libre 活用シーン：あなたのビジネスに新たな価値を創造

EinScan Libreの「ワイヤレス・スタンドアロン」という特性と、高精度・多モードスキャンがもたらすメリットは、様々な業界・業務で革新的なソリューションを提供します。

建設・土木業界（i-Construction推進に貢献）

  • 現場の進捗管理・竣工検査： 複雑な配管、構造物の現状把握、BIM/CIMモデルとの整合性確認を、PCを持ち運ぶことなく、現場で手軽に行えます。特に、入り組んだ箇所や、ドローンでは死角になる部分の詳細計測に威力を発揮します。
  • リフォーム・改修工事： 既存建物の詳細な現状計測を行い、リノベーション設計や改修工事の計画精度を向上させます。
  • 足場や仮設構造物の設置計画： 現場の状況を正確に3Dデータ化し、安全かつ効率的な仮設プランの策定に役立てます。

製造業・自動車業界（設計・開発・品質管理の効率化）

  • リバースエンジニアリング： 既存部品やプロトタイプの精密な3Dデータを取得し、設計改善やCADモデリングに活用します。Laser HDモードの高精度が、微細な形状も忠実に再現します。
  • 品質検査・寸法検査： 製造された部品が設計通りに仕上がっているか、非接触で高精度に検査します。ワイヤレスのため、生産ライン上での抜き取り検査や、大型部品の検査も容易です。
  • 製品開発・試作： 試作品の形状を素早く3Dデータ化し、設計変更や改善プロセスを加速させます。

文化財・学術・研究機関（デジタルアーカイブと精密研究）

  • 文化財のデジタルアーカイブ： 博物館の展示物、考古学的遺物、歴史的建造物などを、形状と色彩を高精度に記録し、デジタルデータとして半永久的に保存します。劣化防止、レプリカ作成、研究資料として活用します。
  • 学術研究・教育： 生物標本、地質学的サンプルなど、様々な対象物を3Dデータ化し、分析や教育資料として活用します。ワイヤレスで持ち運びやすいため、フィールドワークでの活用も期待できます。

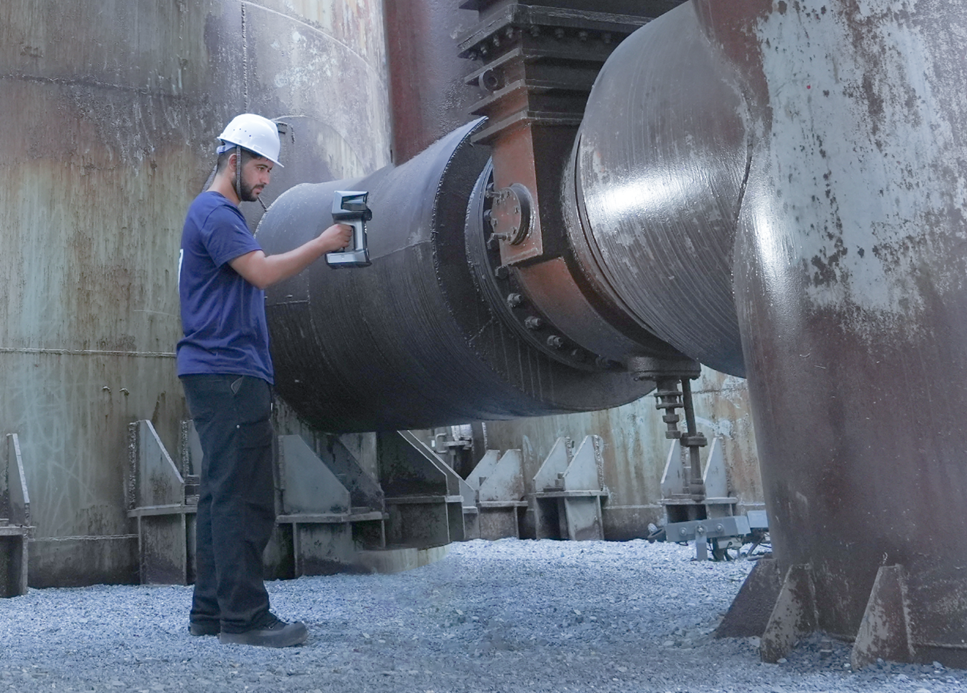

プラント・設備管理（老朽化対策と効率的なメンテナンス）

  • 既存設備の現状把握： 複雑に絡み合う配管や機器のレイアウトを3Dデータ化し、配管ルートの変更、新規設備導入のシミュレーション、メンテナンス計画の策定に役立てます。
  • 老朽化診断・損傷状況把握： 目視では発見しにくい亀裂や変形を3Dデータで詳細に記録し、経年劣化の評価や補修計画に貢献します。IR Rapidモードにより、広いエリアの高速スキャンが可能です。

船舶・航空機・鉄道（点検・整備・保守の効率化）

機体・船体内部の点検： 狭く入り組んだ空間や大型構造物の内部をワイヤレスで自由に移動しながらスキャンし、損傷箇所や摩耗状況を詳細に記録します。

修理・改修計画： 部品の交換や追加設備の設置の際に、現状の3Dデータを基に高精度な計画を立て、作業効率と安全性を向上させます。

EinScan Libre 主要機能・製品仕様

EinScan Libreは、その革新的なワイヤレス機能に加え、最先端の技術によって支えられています。

主要機能

  • ワイヤレス＆スタンドアロン操作:
    • 内蔵5.5インチOLEDタッチスクリーンでの直感的な操作
    • PC接続不要、ケーブルフリー
    • ホットスワップ対応バッテリーによる連続稼働
  • 3つのスキャンモード:
    • Laser HDモード: 101本ブルーレーザー、0.05mm高精度、テクスチャ位置合わせ、暗色・光沢面対応、マーカー不要。
    • IR Rapidモード: 赤外線VCSEL光源、高速広範囲スキャン、屋外対応、環境光に強い。
    • IR Adaptiveモード: 38本赤外線レーザー、黒色・反射面安定スキャン。
  • 高解像度カラーカメラ:
    • 48MPカラーカメラ内蔵、鮮明なカラーテクスチャ取得
  • 高性能処理能力とストレージ:
    • NVIDIA Jetson Orin NXプロセッサ搭載
    • 1TB SSD内蔵、大容量データ保存
  • ユーザーフレンドリーなソフトウェア:
    • 本体でのデータ処理、メッシュ生成、データ最適化
    • 主要CAD/3Dモデリングソフトウェアと連携可能なデータ形式出力

製品仕様

項目仕様
光源Laser HDモード：101本ブルーレーザー / IR Rapidモード：赤外線VCSEL / IR Adaptiveモード：38本赤外線レーザー
測定精度最大0.05mm (Laser HDモード)
スキャン速度最大3,000,000点/秒 (IR Rapidモード)
スキャン範囲シングルスキャン範囲：200mm × 150mm ～ 600mm × 500mm (モードにより異なる)
体積精度0.05mm + 0.15mm/m (Laser HDモード)
解像度0.2mm ～ 3.0mm (調整可能、Laser HDモードは0.05mmまで)
作業距離250mm ～ 700mm
深度450mm
カラーカメラ48MP
ディスプレイ5.5インチ OLED タッチスクリーン
プロセッサNVIDIA Jetson Orin NX
ストレージ1TB SSD
バッテリー駆動時間 約2時間 (ホットスワップ対応)
本体サイズ約200mm x 150mm x 60mm
本体重量約1.1kg (バッテリー含む)
対応データ形式STL, OBJ, PLY, ASC, P3
動作温度0℃ ～ 40℃
電源ACアダプター (19V, 5.26A)

SGSが選ばれる理由：EinScan Libreの導入をトータルサポート

株式会社SGSは、お客様の課題解決に真摯に向き合い、最適な3Dスキャンソリューションを提供する専門家集団です。EinScan Libreの導入においても、単なる製品提供に留まらない、きめ細やかなサポートをお約束します。

1. 多様な3Dスキャナーの取り扱い実績と専門知識

弊社は、FARO、Leica、Shining 3Dなど、多種多様なメーカーの3Dスキャナーを取り扱い、長年の経験と実績を積み重ねてきました。お客様の業種、用途、予算、対象物の種類など、あらゆるニーズを詳細にヒアリングし、EinScan Libreを含め、お客様にとって最適なスキャナーを選定し、最も効果的なソリューションをご提案します。

2. レンタル・計測受託サービスで初期投資を最適化

「まずは試してみたい」「必要な時だけ使いたい」「自社にノウハウがない」といったお客様の声にお応えし、EinScan Libreのレンタルサービスや、弊社スタッフが現場へ出向いて計測を行う計測受託サービスも提供しています。これにより、初期投資のリスクを抑えながら、3Dスキャン技術の恩恵を最大限に享受いただけます。

3. スキャン後のデータ活用まで一貫サポート

3Dスキャンは、データ取得で終わりではありません。取得したデータを最大限に活用するためには、データ処理、3Dモデリング、CADデータへの変換といった専門的な知識と技術が必要です。弊社では、スキャン後のデータ加工やモデリングも承っており、お客様の業務フローに合わせた最適な形でデータをご提供します。

4. 専門家による充実した導入・運用サポート

EinScan Libreをスムーズに導入し、最大限に活用していただくために、以下のサポート体制を整えています。

  • 導入前のご相談・コンサルティング： お客様の現状と課題を詳細にヒアリングし、最適なソリューションをご提案します。
  • 操作指導・トレーニング： 製品の基本的な操作から、各スキャンモードの活用方法、データ処理のノウハウまで、実践的なトレーニングを実施します。
  • 技術サポート： 導入後の技術的なご質問やトラブルに対して、迅速かつ的確なサポートを提供します。
  • メンテナンス・保守： 長く安心してEinScan Libreをご利用いただくためのメンテナンスサービスを提供します。

よくあるご質問 (FAQ)

お客様からよくいただくご質問とその回答をまとめました。

Q1: EinScan LibreはPCがなくても使えますか？ A1: はい、EinScan Libreは本体に高性能プロセッサとタッチスクリーンを搭載しており、PCとのケーブル接続なしでスキャンからデータ処理、メッシュ生成まで完結できます。

Q2: 屋外での使用は可能ですか？ A2: はい、IR Rapidモードは赤外線VCSEL光源を採用しており、環境光の影響を受けにくいため、屋外での広範囲スキャンに適しています。

Q3: どのような対象物のスキャンに適していますか？ A3: Laser HDモードでは精密部品や小さなオブジェクトを0.05mmの高精度でスキャンでき、IR Rapidモードでは大型構造物や広い空間を高速でスキャンできます。黒色や光沢のある対象物も安定してスキャン可能です。

Q4: スキャンしたデータは何の形式で出力されますか？ A4: STL、OBJ、PLY、ASC、P3など、主要な3Dデータ形式に対応しています。これにより、様々なCAD/3Dモデリングソフトウェアとの連携が可能です。

Q5: 操作は簡単ですか？ A5: 内蔵の5.5インチOLEDタッチスクリーンでの直感的な操作が可能です。弊社では、導入後の操作指導やトレーニングも実施しておりますので、初めての方でも安心してご活用いただけます。

Q6: レンタルも可能ですか？ A6: はい、EinScan Libreはレンタルサービスも提供しております。まずは試してみたい方や、一時的な利用をご希望の方に最適です。お気軽にお問い合わせください。

EinScan Libreで、あなたの現場の「未来」を拓く

EinScan Libreは、単なる3Dスキャナーではありません。 それは、時間と場所、そしてこれまでの常識にとらわれない、新しい現場作業の可能性を拓くツールです。

ワイヤレスの自由がもたらす圧倒的な効率性、あらゆる対象物に対応する万能性、そして高精細なカラーデータが実現する新たな価値。

株式会社SGSは、EinScan Libreを通じて、お客様のビジネスのDXを推進し、新たな成功へと導くお手伝いをさせていただきます。

この革新的な技術を、ぜひあなたの目で、手で、お確かめください。
