3D計測システム「Ten-goo」は自動計測により3次元データ取得を省力化します!

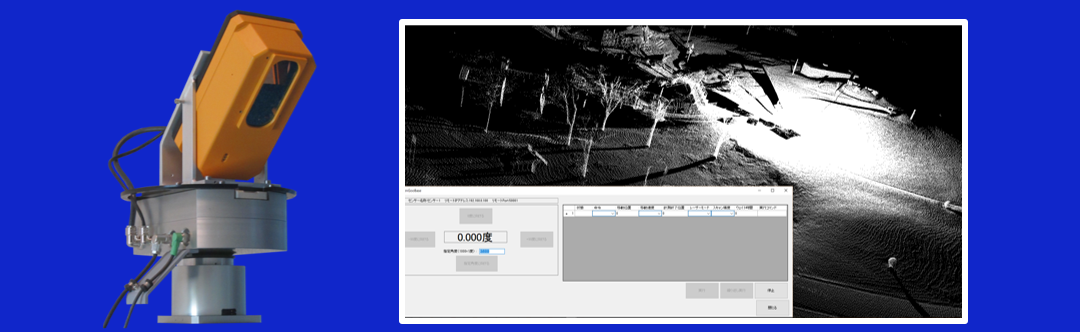

定置式3D計測システム              「Ten-goo」

定置式で自動計測し3Dデータ(高密度な点群データ)を取得!

・定置式自動計測により無人の長期3D計測を実現
    『架台に設置し定期的なモニタリング計測により省力化が可能となります。』
・レーザー計測により高密度・高精度な3Dデータ取得を実現
    『高密度・高精度な点群データを取得し、座標管理により多様な要求に応えます。』
・保護等級(防塵防滴)IP67を実現
    『厳しい環境下でも、堅牢な構造により安定した計測を行えます。』

多くの市場で広く活用が可能

■ストックヤード    ■発電施設
■土木工事(造成現場・立坑の掘削・埋戻)
■ゴミ処理施設    ■港湾施設
■産業廃棄物処理場  ■各種製造ライン

Ten-goo 仕様

■測定範囲
  ・最長距離(反射率100%)        170m
  ・最長距離(反射率10%)         45m
  ・最短距離               0.6m
  ・水平回転範囲          -170°~ +170°
■測定精度
  ・分解能                1mm
  ・繰返し精度(1σ)           4mm
  ・精度(定誤差)           ≦4mm
■スキャン及びプロファイル特性
  ・最大スキャンとプロファイル角      90°
  ・スキャンミラータイプ   4面ポリゴンミラー
■動作モード(標準)
  ・ビームスキャンステップ角        0.09°
  ・計測(スキャン角90°)         1000
  ・スキャンレート(出射時)         20Hz
  ・スキャン時間(スキャン角90°)        25ms
  ・スキャンのスポット間隔         0.050°

■計測レーザー
 ・計測レーザータイプ パルスレーザー・ダイオード
 ・波長(nm)           905
 ・レーザークラス        1:EN 60825-1;94,96,01
■赤色レーザーマーカー(スポットを示す)
 ・赤色レーザーマーカー  DCレーザーダイオード
 ・波長(nm)           635-678
 ・レーザークラス   2:EN 60825-1;94,96,01
■電源               DC24V
■保護等級             IP67
■動作温度範囲         - 10℃~ + 50℃
■保管温度範囲         - 30℃~ + 80℃
■サイズ
・高さ×幅×長さ(mm)    247×121×109
■重量   約10kg

ソフトウェアのカスタマイズ

自動計測で取得された3Dデータを次工程のオペレーションに展開する際に、お客様が既に保有するシステムに適合させるソフトウェア開発を行います。自動運搬装置や自動クレーンなどを制御するシステムとの連携実績もございますので、お気軽にお問い合わせください。

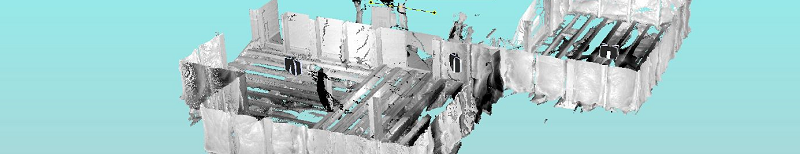

産業界のさらなる効率化が求められる今、3D計測システム「Ten-goo」はモノの流れや動きを管理する際に必要な現状把握を簡便化し、それを3次元データとして自動的に取得します。取得されたデータは高精度の座標を保持した位置情報として活用できます。例えば石炭や鉄鉱石ヤードを計測すれば積み上がった形状を瞬時に計測し、その体積や表面積、山の偏りなどを把握できます。また木材や鋼材などのストックヤードでは在庫状況の把握に寄与し、造成現場の土量や産業廃棄物処理場の空きスペースをリアルタイムで計測するなど、多くの市場で広く活用が期待される技術です。

3D計測システム「Ten-goo」によって取得された高密度データを次の工程に送ることにより、ロボット技術などによる自動化の効率を高め、全体の業務フローを最適化することが可能となります。
