高さ方向の干渉チェックを徹底

3Dスキャナーは、対象物にレーザーを照射し、空間全体の形状を無数の点の集合（点群データ）として記録します。これにより、床や壁だけでなく、天井の配管や梁の形状、高さまでをミリ単位の精度で把握できます。取得した点群データ上に新規設備の3Dモデルを配置すれば、あらゆる角度から干渉チェックを行うことが可能です。

平面図では見落としがちな高さ方向の接触リスクも、PC画面上で事前に発見できるため、現場での手戻りを確実に回避できます。

複雑な配管エリアも正確に再現

化学プラントや食品工場など、配管が複雑に入り組んだエリアでのレイアウト変更は困難を極めます。手作業での計測では、配管の曲がりや傾きまで正確に記録することは不可能に近いですが、3Dスキャンならありのままの形状を短時間でデジタル化できます。

現況を忠実に再現した3Dデータを用いることで、既存の配管を避けながら新しいラインを通すルート検討などが、高精度かつスムーズに行えるようになるのです。

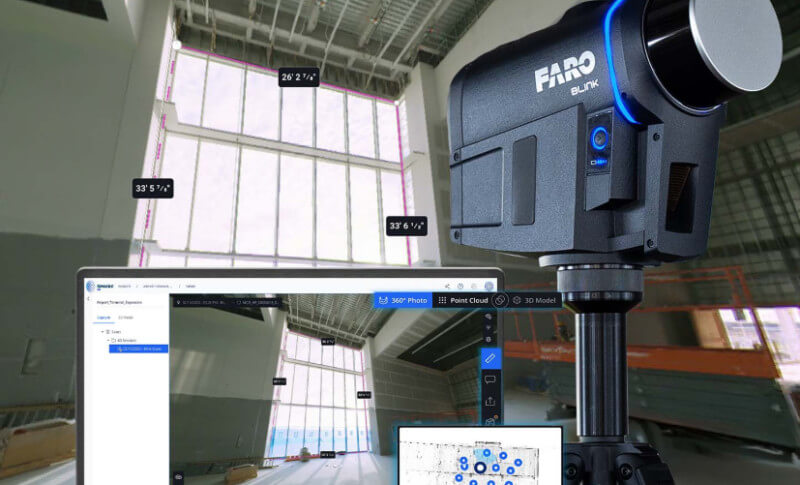

通過・旋回スペースのシミュレーション

工場内の通路や搬入ルートを3Dスキャンしておけば、データ上で設備の搬送をシミュレーションできます。単に通路幅と設備幅を比較するだけでなく、クレーンやフォークリフトを含めた状態で、高さ制限や旋回時の軌跡を確認することが可能です。

「この角を曲がり切れるか」「扉の上枠に接触しないか」といった具体的な検証を行えるため、搬入当日のトラブルリスクを大幅に低減できます。

設備の分解・養生計画への活用

シミュレーションの結果、干渉が避けられない箇所が判明した場合でも、事前の対策が立てやすくなります。例えば、「設備の突起部を一時的に取り外す」「接触の恐れがある既存の柱を養生する」「一部の配管を一時撤去する」といった具体的な判断を、着工前に下すことができます。綿密な搬入計画を立てることで、作業時間の短縮と安全性の向上につながるのです。

誰にでも伝わるビジュアル化

点群データや3Dモデルを組み合わせたシミュレーション映像は、専門知識がない人でも直感的に理解できます。「新しいラインが入ると作業スペースはこうなる」「動線はこのように変わる」といった具体的なイメージを、まるで現場にいるかのような視点で共有できます。これにより、現場作業員からの改善要望や、経営層へのプレゼンテーションにおいて、建設的な議論が可能になります。

遠隔地とのリアルタイム共有

3Dデータはデジタルファイルであるため、遠隔地の本社や海外拠点、外部の協力会社とも容易に共有できます。Webブラウザ上で閲覧できるビューワーソフトなどを活用すれば、現場に行かなくても全員が同じデータを見ながら打ち合わせを行うことが可能です。移動時間やコストを削減しながら、スピーディーな意思決定を実現し、プロジェクト全体を効率的に推進できます。
