現況把握の精度向上と図面作成

リノベーションや改修工事の現場では、竣工図が存在しない、あるいは残っていても増改築が繰り返されており現状と大きく異なるケースが少なくありません。従来の手作業による実測では、壁の傾きや床の不陸、複雑な配管のルートなどを正確に記録することは困難でした。

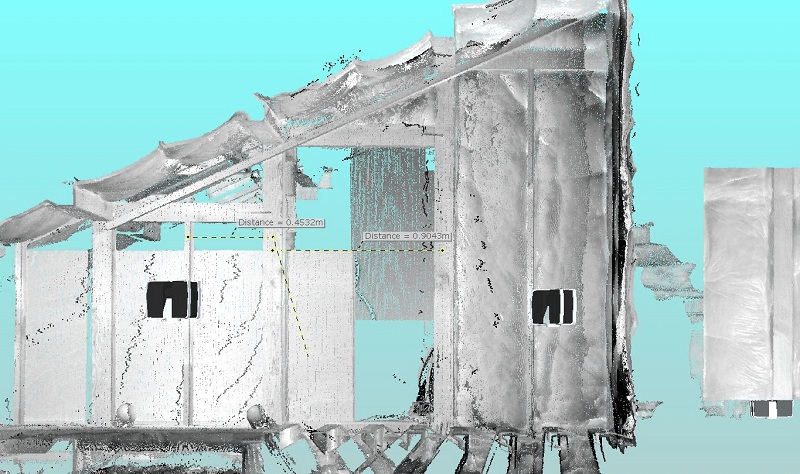

しかし、点群データを用いれば、建物の形状や寸法を「そのまま」デジタル空間に再現できます。ミリ単位の精度で現況を記録できるため、信頼性の高い現況図を作成することが可能です。

これにより、設計の初期段階から正確な情報をもとにプランニングが行え、施工段階での「寸法が合わない」などの致命的なトラブルを未然に防ぐことができます。

業務効率化と安全性の確保

コンベックスやレーザー距離計を用いたアナログな計測作業は、多大な時間と労力を要するだけでなく、高所や足場の悪い場所での作業には常に転落などの労働災害リスクが伴います。3Dスキャナーを活用することで、地上から安全かつ短時間で広範囲を計測することが可能になります。例えば、従来なら数日かかっていた大規模な工場の現況調査が、わずか数時間で完了することも珍しくありません。また、取得したデータはデスク上でいつでも詳細に確認できるため、「測り忘れ」による再調査の手間も完全に解消されます。

目的と用途への適合性を見極める

まず、最終的にどのような成果物を作成したいかを明確にしましょう。建築意匠設計であれば、壁や床、開口部を自動認識してBIMモデルを作成できる機能が重要になります。一方、プラントや設備設計であれば、配管の自動抽出や規格に沿ったパーツへの置き換え機能が求められます。土木分野では、地形データのフィルタリングや土量計算機能が必要です。

汎用的なソフトよりも、特定の分野に特化したツールを選ぶことで、作業効率は格段に向上します。

既存CADとの連携と操作性

普段使用しているCADソフト（AutoCAD、Revit、ArchiCADなど）との互換性は、導入の成否を分ける重要なポイントです。点群データをスムーズにインポートできるか、中間ファイル形式の対応状況などを必ず確認してください。

CAD変換の際に情報が欠落したり、座標がずれたりしては意味がありません。また、点群データ特有のノイズ（通行人や不要な障害物）を効率よく除去する機能や、点群から平面や円柱を自動で認識して面を作成するモデリング支援機能の使い勝手も、作業効率を大きく左右します。

操作画面が直感的で見やすいか、困ったときのサポート体制が充実しているかもあわせて確認しましょう。

データの前処理とスペックの確保

快適なモデリング作業の第一歩は、徹底したデータの前処理にあります。スキャンデータには、通行人や通過車両、ガラスの反射、植栽など、設計に不要なノイズが多く含まれています。これらを丁寧に除去し、必要な構造物だけを残すことでデータを軽量化します。また、点群の密度を適切に間引き（ダウンサンプリング）することも、CADソフトの動作を軽くするために非常に有効です。

さらに、数億点にも及ぶデータを処理するためには、PCのスペックも重要です。一般的な事務用PCでは動作すらままならないため、高性能なCPU、大容量メモリ（32GB以上推奨）、そしてOpenGLに対応した専用グラフィックボードを搭載したワークステーション環境を整えることが不可欠です。

自動と手動の賢い使い分け

近年のソフトは自動化機能が進化していますが、すべてをボタン一つで完璧な図面に変換できるわけではありません。複雑な形状やノイズの多い箇所を無理に自動処理しようとすると、誤認識が多くなり、かえって修正の手間が増えることがあります。壁や床などの単純な平面は自動抽出機能を活用し、入り組んだ取り合い部分や装飾などの細部は、断面を切って手動でトレースするなど、自動と手動を適材適所で使い分けるのが、最も効率的かつ高品質な成果物を作成するコツです。
